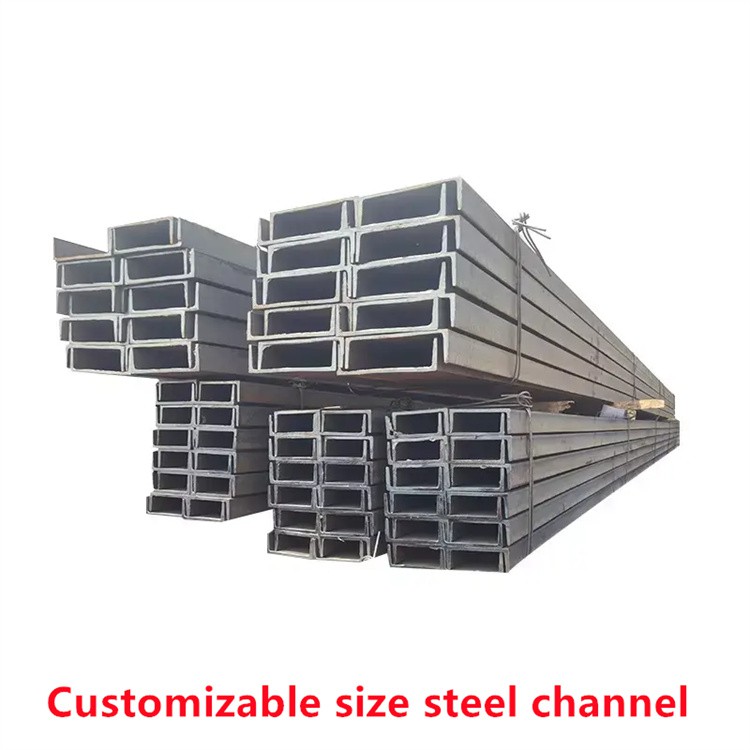

Karsti velmēts GB standarta kanāla tērauds

GB Channel Steel ir viens no nacionālajiem standarta karsti velmētajiem konstrukcijas tēraudiem, kas pazīstams arī kā kanālu tērauda un metāla kanāla tērauds. Tas tiek ražots saskaņā ar nacionālo standarta karsto ritēšanas procesu. Karstā kanāla tērauda šķērsgriezuma standarts ir GB/T 706-2008. Karstā kanāla tēraudu galvenokārt izmanto tērauda konstrukciju, aizkaru sienas projektu, mehānisko aprīkojuma un transportlīdzekļu ražošanas būvniecībā. Mūsu rūpnīca var nodrošināt lieluma izkārtojumus no 5 līdz 40 ° C. Tērauda pakāpēm mēs varam nodrošināt ASTM A36, SS400, Q2358, 03458, Q345 utt. Mums ir liels skaits ķīniešu standarta karstā līmeņa U formas tērauda noliktavā pārdošanā, ja jums tas ir nepieciešams, lūdzu, sazinieties ar mums!

GB standarta tērauda metāla kanālu izmēri

Lielums	Specifikācija (mm)			Teorijas svars (kg/m)
Lielums	h	b	d	Teorijas svars (kg/m)
5#	50	37	4.5	5.438
6.3#	63	40	4.8	6.634
8#	80	43	5	8.045
10#	100	48	5.3	10.007
12#	120	53	5.5	12.059
12.6	126	53	5.5	12.319
14#a	140	58	6	14.535
14#b	140	60	8	16.733
16#a	160	63	6.5	17.24
16#b	160	65	8.5	19.752
18#a	180	68	7	20.174
18#b	180	70	9	23
20#a	200	73	7	22.637
20#b	200	75	9	25.777
22#a	220	77	7	24.999
22#b	220	79	9	28.453
25#a	250	78	7	27.41
25#b	250	80	9	31.335
28#a	280	82	7.5	31.427
28#b	280	84	9.5	35.832
30#a	300	85	7.5	34.463
30#b	300	87	9.5	39.173
32#a	320	88	8	38.083
32#b	320	90	10	43.107
36#a	360	96	9	47.814
36#b	360	98	11	53.466
40#a	400	100	10	58.928
40#b	400	102	12.5	65.208

Kanāla tērauda staru lielums, forma un pieļaujamā novirze


projektēt		Pieļaujama novirze
augstums (h)	h<100	±1.5
	100 mazāk vai vienāds ar H<200	±2.0
	200 mazāk vai vienāds ar H<400	±3.0
	h lielāks vai vienāds ar 400	±4.0
Kājas platums (b)	h<100	±1.5
	100 mazāk vai vienāds ar H<150	±2.0
	150 mazāk vai vienāds ar H<200	±2.5
	200 mazāk vai vienāds ar H<300	±3.0
	300 mazāk vai vienāds ar H<400	±3.5
	h lielāks vai vienāds ar 400	±4.0
Vidukļa biezums (D)	h<100	±0.4
	100 mazāk vai vienāds ar H<200	±0.5
	200 mazāk vai vienāds ar H<300	±0.7
	300 mazāk vai vienāds ar H<400	±0.8
	h lielāks vai vienāds ar 400	±0.9
Izliekums	Izliekums uz metru, kas mazāks vai vienāds ar 3 mm, kopējais izliekums ir mazāks vai vienāds ar 0,30% no kopējā garuma

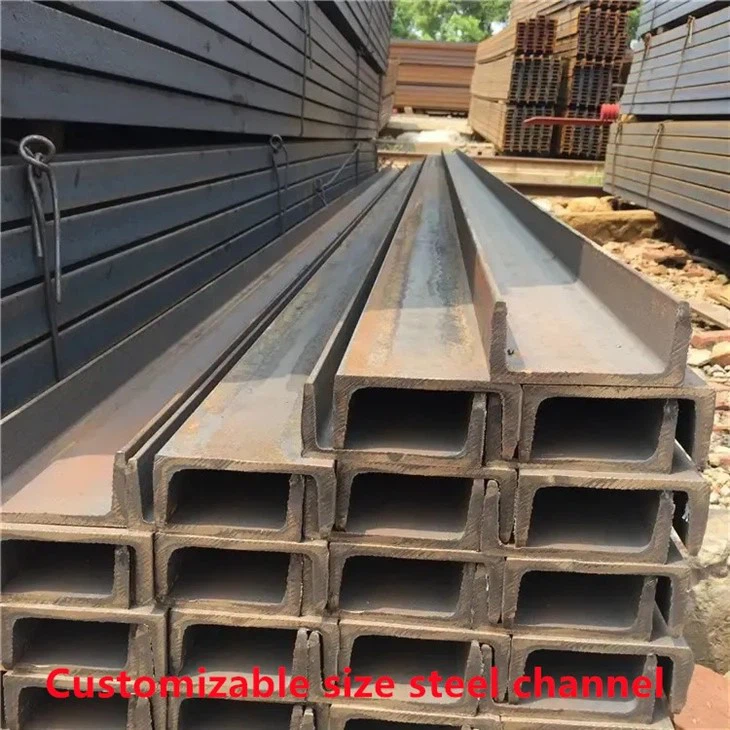

Tērauda kanālu izstrādājumu detaļa

Kanāla tērauds ir sadalīts parastajā kanāla tērauda un gaismas kanāla formas tēraudā. Karsti velmēta parastā kanāla sekcijas staru specifikācijas ir 5-40#. Karsti velmēta modificēta kanāla tērauda specifikācijas starp piegādātāju un pircēju ir 6,5-30#. Tērauda kanāla sekciju galvenokārt izmanto ēku konstrukcijās, transportlīdzekļu ražošanā, citās rūpniecības konstrukcijās un fiksētos paneļos. Kanāla tērauds bieži tiek izmantots kopā ar I-sāmām.
