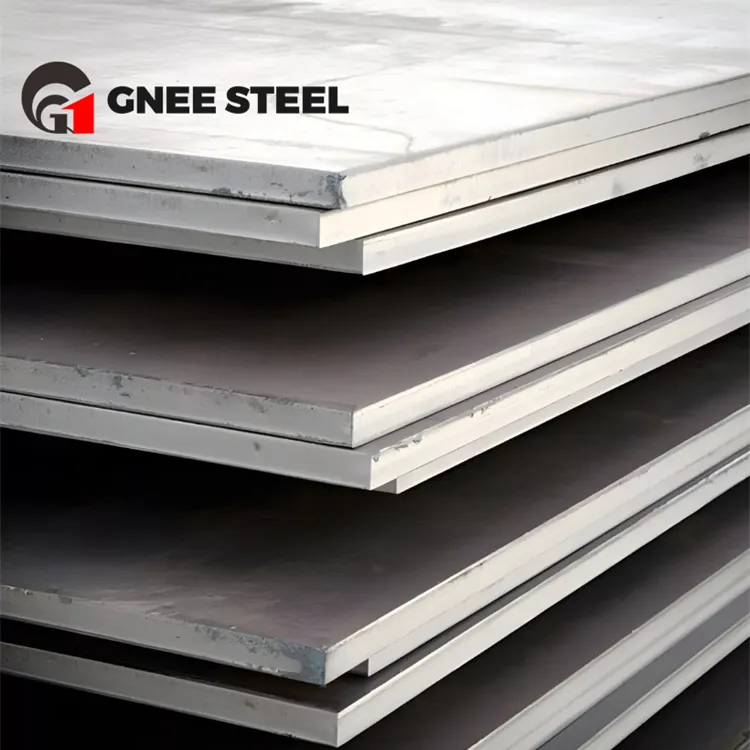

CCS Garde kuģu būve tērauda plāksne



‌CCS A pakāpes kuģu būve Tērauda plāksne: īpašības un pielietojumi

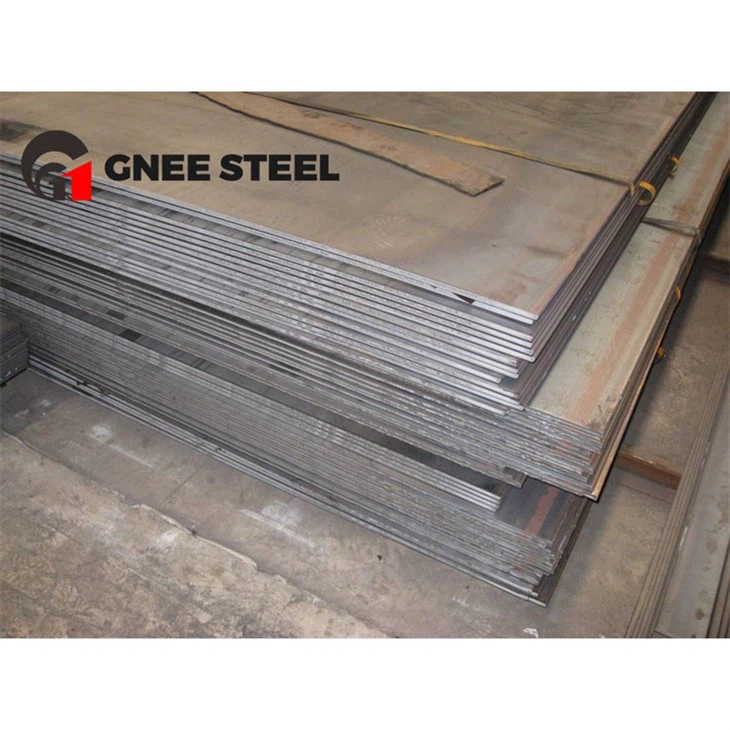

CS A pakāpeJūras pakāpes kuģu būve tēraudaCCSA plāksnes akciju resursi Ķīnā:

Pakāpe	Thk (mm)	W (mm)	L (mm)		Pakāpe	Thk (mm)	W (mm)	L (mm)
CCSA	10	2000	5600		CCS A pakāpe	18	1850	8500
CCSA	10	2200	10000		CCS A pakāpe	19	2000	10000
CCSA	10	2200	8500		CCS A pakāpe	20	2300	8650
CCSA	10	2200	8100		CCS A pakāpe	22	2210	8370
CCSA	100	2300	10200		CCS A pakāpe	22	1800	6000
CCSA	12	3220	6630		CCS A pakāpe	24	1850	7500
CCSA	12	1850	11670		CCS A pakāpe	24	2450	10800
CCSA	12	2500	11200		CCS A pakāpe	28	1540	12760
CCSA	12	2200	8100		CCS A pakāpe	28	1800	8000
CCSA	13	2230	13190		CCS A pakāpe	30	2140	8000
CCSA	13	2310	19660		CCS A pakāpe	35	2260	7400
CCSA	14	1990	9160		CCS A pakāpe	60	2400	11400
CCSA	14	2370	11920		CCS A pakāpe	70	2600	12000
CCSA	14	2340	11920		CCS A pakāpe	70	2250	11600
CCSA	14	2200	9800		CCS A pakāpe	8	1250	10850
CCSA	16	2240	12210		CCS A pakāpe	80	2750	12000
CCSA	16	2080	12200		CCS A pakāpe	9	2600	5300
CCSA	18	2530	9450		CCS A pakāpe	90	2250	10800
CCSA	18	1880	9400		CCS A pakāpe	92	1860	6200

‌

‌1. Ievads‌

‌CCS A pakāpe‌ ir ‌viegls tērauds‌ Plaši izmanto kuģu būvē, kuru apstiprinājusi ‌Ķīnas klasifikācijas biedrība (CCS)‌. Tas kalpo kā ‌vispārējs - mērķa konstrukcijas tērauds‌ Korpusiem, klājiem un - kritiskiem komponentiem, kur galvenā prasība nav augsta izturība.



‌2. Mehāniskās īpašības‌

‌Peļņas izturība‌: lielāks vai vienāds ar 235 MPa

‌Stiepes izturība‌: 400-520 MPa

‌Pagarinājums (%)‌: lielāks vai vienāds ar 22 (l =5 d)

‌Trieciena enerģija‌: lielāks vai vienāds ar 27J ar 0 grādu (standarts)

Salīdzinot ar ‌Dh32/Dh36‌, ‌A pakāpe‌ ir ‌zemāka izturība‌ Bet ‌augstāka elastība‌, padarot to ideālu ‌sekundārās struktūras‌ Kur ‌Metināmība un formējamība‌ ir prioritāri.



‌3. Ķīmiskais sastāvs‌

‌Ogleklis (C)‌: mazāks vai vienāds ar 0,21%

‌Mangāns (MN)‌: 0.60-1.60%

‌Silīcijs (SI)‌: mazāks vai vienāds ar 0,35%

‌Fosfors (P) un sēra (-i)‌: mazāks vai vienāds ar 0,035% katrs

Tā ‌ar zemu oglekļa saturu‌ nodrošina ‌Lieliska metināmība‌, samazinot ūdeņraža risku - izraisīta plaisāšana.



‌4. Pieteikumi‌

‌Non - Kritisko korpusa sadaļas‌ (piemēram, balasta tvertnes, starpsienas)

‌Klāja pārklājums‌ (ne - ielādēt - gultņu laukumi)

‌Ārzonu platformas un iekšzemes kuģi

‌

‌5. Nozares standarti un sertifikāti‌

‌CCS noteikumi par tērauda kuģiem‌

‌GB/T 712-2011 (Ķīnas nacionālais standarts)‌

‌ABS, DNV, LR (pieejami alternatīvie sertifikāti)‌

‌6. Priekšrocības un ierobežojumi

‌

‌Pros‌:

‌Izmaksas - efektīva‌ Salīdzinot ar augstu - stipruma tēraudiem

‌Viegla izgatavošana‌ (griešana, saliekšana, metināšana)

‌Mīnusi‌:

‌Nav piemērots augstiem - stresa apgabaliem‌ (piemēram, priekšgala, pakaļgala)

‌Zemāka izturība pret koroziju‌ (nepieciešami aizsardzības pārklājumi)

---



‌Secinājums‌

‌CCS A pakāpe‌ ir ‌daudzpusīgs, ekonomisks tērauds‌ Ideāli ‌Non - Kritiskas kuģa struktūras‌. Kamēr tam trūkst ‌ spēkaDh32/Dh36‌, tā ‌augstāka elastība un metināmība‌ Padariet to neaizstājamu ‌Izmaksas - Jutīgi jūrniecības projekti‌. Pareizi ‌Korozijas aizsardzība‌ nodrošina tās ilgmūžību jūras vidē.





GNE ir specializēts CCS normālas stiprības tērauda plāksnes piegādē CCS A pakāpē. Lai iegūtu papildinformāciju par A pakāpes tērauda plāksni, lūdzu, pārbaudiet tos:

CCS/A normāla stiprības maksimālā ķīmiskā sastāvs karstā - ripots



Elements	CCS maks. %	Elements	CCS maks. %
C	0.21	Ni
Nojaukšanās	2,5*c min	Noplūde
Si	0.50	Al
S	0.035	Nb
P	0.035	V
Cu		Ti
Krekls		N

Kreka jutība: pcm=(c+si/30+ mn/20+ cu/{20+ ni/60+ cr/20+ mo/15+ v/10+5 b) m)
Oglekļa ekvivalents: ceq=【c+mn/6+ (cr+mo+v)/5+ (ni+cu)/15】%



CCS/A parasts stiprības īpašums karstā - ripots

Pakāpe	Biezums	Peļņas izturība	Stiepes izturība	Pagarināšana	Trieciena enerģija
	(mm)	MPA (min)	MPA	% (min)	(KV J) (min)
					20 grādi
CCS a	8-240	235	400-520	22

Piezīme: trieciena enerģija mazāka par 50 mm biezumu; garenvirziena minimālā ietekme enerģija



Katlu tērauda plāksnes|Sakausējuma tērauda plāksnes|Augstas stiprības plāksne|Oglekļa tērauda plāksne|Nerūsējošā tērauda plāksne



Ekvivalenta CCS tērauda pakāpe/a
DNV	Gluds	LR	Bvs	Rinas	NK	Krupa	Abs
Nv a	Gl - a	Lr/a	Bv/a	Ri/a	K A	R A	Ab/a



CCS tērauda plāksnes pakāpe
Vispārējs spēks	CCS/a	CCS/B	CCS/D	CCS/E
Lielas izturības	CCS/A32	CCS/D32	CCS/E32	CCS/F32
	CCS/A36	CCS/D36	CCS/E36	CCS/F36
	CCS/A40	CCS/D40	CCS/E40	CCS/F40
Papildu izturība	CCS/A420	CCS/D420	CCS/E420	CCS/F420
	CCS/A460	CCS/D460	CCS/E460	CCS/F460
	CCS/A500	CCS/D500	CCS/E500	CCS/F500
	CCS/A550	CCS/D550	CCS/E550	CCS/F550
	CCS/A620	CCS/D620	CCS/E620	CCS/F620
	CCS/A690	CCS/D690	CCS/E690	CCS/F690
