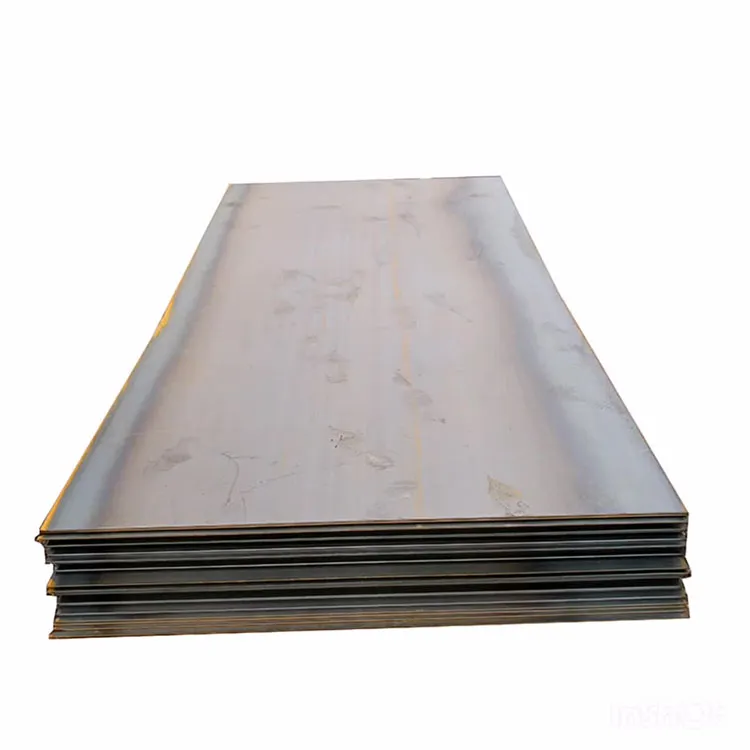

DNV-GL korpusa konstrukcijas tērauda plāksne
GL standarta kuģu plāksne ir Germanischer Lloyd standarts, un to izmanto tērauda plāksņu ražošanai kuģiem. Šīs kuģa plāksnes plaši izmanto kuģu, jūras konstrukcijas detaļu, jūras cauruļvadu un jūras tērauda konstrukciju ražošanā.
DNV-GL standarta kuģu būves plāksņu pakāpes, kuras mēs varam nodrošināt
|
GL tērauda plāksnes pakāpe |
||||
|
Vispārējs spēks |
Gl-A |
Gl-b |
Gl-D |
Gl-E |
|
Lielas izturības |
Gl-A32 |
GL-D32 |
GL-E32 |
GL-F32 |
|
Gl-A36 |
GL-D36 |
GL-E36 |
Gl-F36 |
|
|
Gl-A40 |
GL-D40 |
GL-E40 |
GL-F40 |
|
|
Papildu izturība |
Gl-A420 |
GL-D420 |
GL-E420 |
GL-F420 |
|
Gl-A460 |
GL-D460 |
GL-E460 |
GL-F460 |
|
|
Gl-A500 |
GL-D500 |
GL-E500 |
GL-F500 |
|
|
Gl-A550 |
GL-D550 |
GL-E550 |
GL-F550 |
|
|
Gl-A620 |
GL-D620 |
GL-E620 |
GL-F620 |
|
|
Gl-A690 |
GL-D690 |
GL-E690 |
GL-F690 |
|
|
|
DNV-GL standarta jūras tērauda loksnes ķīmiskā sastāvs
| Pakāpe | C% mazāks vai vienāds ar | Mn % | Si % | p % mazāks vai vienāds ar | S % mazāks vai vienāds ar | Al % | NB % | V % |
|---|---|---|---|---|---|---|---|---|
| A | 0.22 | Lielāks vai vienāds ar 2,5c | 0.10~0.35 | 0.04 | 0.40 | - | - | - |
| B | 0.21 | 0.60~1.00 | 0.10~0.35 | 0.04 | 0.40 | - | - | - |
| D | 0.21 | 0.60~1.00 | 0.10~0.35 | 0.04 | 0.04 | Lielāks vai vienāds ar 0,015 | - | - |
| E | 0.18 | 0.70~1.20 | 0.10~0.35 | 0.04 | 0.04 | Lielāks vai vienāds ar 0,015 | - | |
| A32 D32 E32 | 0.18 | 0.70~1.60 0.90~1.60 0.90~1.60 | 0.10~0.50 | 0.04 | 0.04 | Lielāks vai vienāds ar 0,015 | - | - |
| A36 D36 E36 | 0.18 | 0.70~1.60 0.90~1.60 0.90~1.60 | 0.10~0.50 | 0.04 | 0.04 | Lielāks vai vienāds ar 0,015 | 0.015~0.050 | 0.030~0.10 |
DNV-GL standarti Kuģa tērauda plāksnes mehāniskā īpašība
| Pakāpe | Biezums (mm) |
Ražas punkta (MPa) lielāks vai vienāds ar |
Stiepes izturība (MPA) |
Pagarināšana (%) Lielāks vai vienāds ar |
V-trieciena pārbaude | Aukstā līkuma pārbaude | |||
|---|---|---|---|---|---|---|---|---|---|
| Temperatūra (grāds) |
Vidējais AKV KV /J |
b=2a 180 grāds |
b=5a 120 grāds |
||||||
| garumā | šķērsām | ||||||||
| Lielāks vai vienāds ar | |||||||||
| A | Mazāk vai vienāds ar 50 | 235 | 400~490 | 22 | - | - | - | d=2a | - |
| B | 0 | 27 | 20 | - | d=3a | ||||
| D | -10 | ||||||||
| E | -40 | ||||||||
| A32 | Mazāk vai vienāds ar 50 | 315 | 440~590 | 22 | 0 | 31 | 22 | - | d=3a |
| D32 | -20 | ||||||||
| E32 | -40 | ||||||||
| A36 | Mazāk vai vienāds ar 50 | 355 | 490~620 | 21 | 0 | 34 | 24 | - | d=3a |
| D36 | -20 | ||||||||
| E36 | -40 | ||||||||
DNV-GL standarti jūras pakāpes tērauda plāksnes teorētiskais svars
| Biezums (mm) | teorētiskais svars | Biezums (mm) | teorētiskais svars | ||
|---|---|---|---|---|---|
| Kg/ft2 | Kg/m2 | Kg/ ft2 | Kg/m2 | ||
| 6 | 4.376 | 47.10 | 25 | 18.962 | 196.25 |
| 7 | 5.105 | 54.95 | 26 | 20.420 | 204.10 |
| 8 | 5.834 | 62.80 | 28 | 21.879 | 219.80 |
| 10 | 7.293 | 78.50 | 30 | 23.337 | 235.50 |
| 11 | 8.751 | 86.35 | 32 | 25.525 | 251.20 |
| 12 | 10.21 | 94.20 | 34 | 26.254 | 266.90 |
| 14 | 10.939 | 109.90 | 35 | 27.713 | 274.75 |
| 16 | 11.669 | 125.60 | 40 | 29.172 | 314.00 |
| 18 | 13.127 | 141.30 | 45 | 32.818 | 353.25 |
| 20 | 14.586 | 157.00 | 48 | 35.006 | 376.80 |
| 22 | 16.044 | 172.70 | 50 | 36.464 | 392.50 |
| 24 | 18.232 | 188.40 | |||
DNV-GL standarti kuģu būve tērauda plāksnes izmēru novirze
| nominālais biezums (mm) | Biezuma novirze ar šādu platumu (mm) | |||
|---|---|---|---|---|
| Mazāk vai vienāds ar 1200 | >1200~1500 | >1500~1800 | >1800 | |
| >6.0~8.0 | ±0.29 | ±0.30 | ±0.31 | ±0.35 |
| >8.0~10.0 | ±0.32 | ±0.33 | ±0.34 | ±0.35 |
| >10.0~12.0 | ±0.35 | ±0.36 | ±0.37 | ±0.43 |
| nominālais biezums (mm) | mīnus novirze (mm) | Biezuma novirze ar šādu platumu (mm) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| > 1000 ~1200 | > 1200 ~1500 | > 1500 ~1700 | > 1700 ~1800 | > 1800 ~2000 | > 2000 ~2300 | > 2300 ~2500 | > 2500 ~2600 | 2600 ~2800 | > 2800 ~3000 | ||
| >12~25 | -0.8 | +0.2 | +0.2 | +0.3 | +0.4 | +0.6 | +0.8 | +0.8 | +1.0 | +1.1 | +1.2 |
| >25~30 | -0.9 | +0.2 | +0.2 | +0.3 | +0.4 | +0.6 | +0.8 | +0.9 | +1.0 | +1.1 | +1.2 |
| >30~34 | -1.0 | +0.2 | +0.3 | +0.3 | +0.4 | +0.6 | +0.8 | +0.9 | +1.0 | +1.2 | +1.3 |
| >34~40 | -1.1 | +0.3 | +0.4 | +0.5 | +0.6 | +0.7 | +0.9 | +1.0 | +1.1 | +1.3 | +1.4 |
| >40~45 | -1.2 | +0.4 | +0.5 | +0.6 | +0.7 | +0.8 | +1.0 | +1.1 | +1.2 | +1.4 | +1. |
DNV-GL standarti tērauda plāksnes kuģu būves izstrādājuma attēlam
Gnee grupas komandas foto
GNE grupas klienta apmeklējums
Gnee grupa piedalās ārvalstu tērauda izstādēs
Mēs garantējam DNV-GL korpusa strukturālā tērauda trombināla kvalitāti un kvantitāti. Ja vēlaties iegūt vairāk informācijas, lūdzu, sazinieties ar mums!
